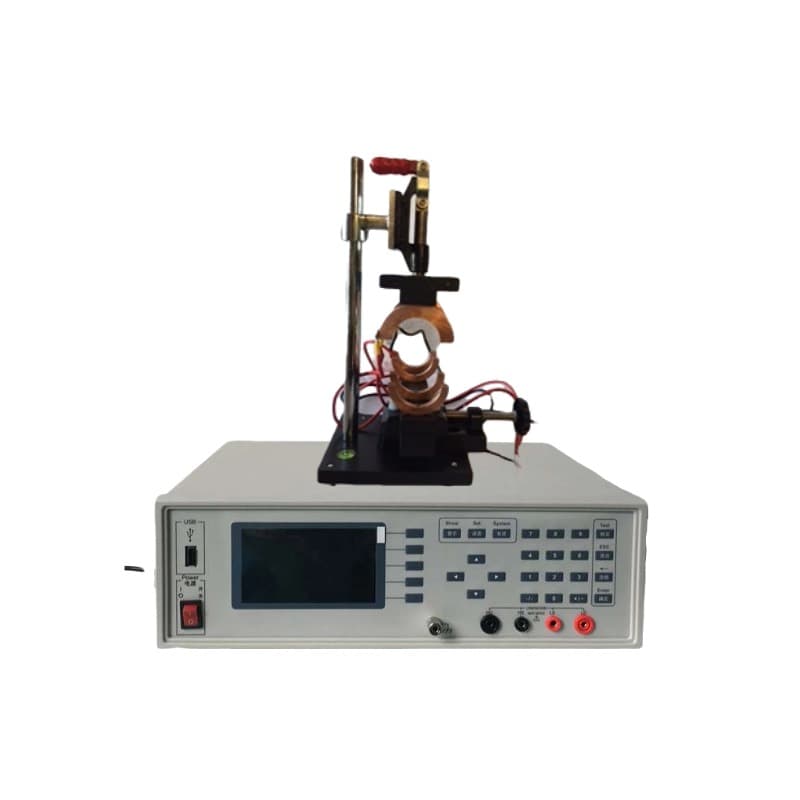

FT-302 電纜半導電屏蔽層電阻率測試儀產品詳情
發布時間： 2026-06-28 12:11:52 點擊： 101
1. 產品介紹
FT-302 電纜半導電屏蔽層電阻率測試儀為 ROOKO 瑞柯微自研線纜檢測設備，由寧波瑞柯析理儀器經銷，設備參照 GB/T 11017.1-2024 標準附錄 I 半導電屏蔽電阻率測量規范打造，采用四端測試法消除引線、接觸電阻干擾，適配 66kV、110kV 高壓交聯電纜半導電內、外屏蔽層電阻、電阻率、電導率檢測。
設備搭載 4.3 英寸液晶顯示屏，支持中英文雙語切換，實時同步展示電阻、電阻率、電導率、溫度多類參數，內置單位自動換算、自動運算模塊，搭配配套 PC 分析軟件可一鍵導出標準化測試報表，適配線纜生產質控、高校科研、電纜研發機構長期穩定檢測需求。
2. 產品特點
- 四端測試架構，雙向直流電流輸出，規避接觸電阻帶來的數據偏差，數據穩定
- 寬量程測量區間，電阻、電阻率、電導率覆蓋多類半導電屏蔽材料工況區間
- 4.3 寸大屏薄膜按鍵操作，人體工學面板，操作流程簡潔直觀
- 多檔位電壓、電流可調，0~1000mA 直流恒流輸出，適配不同厚度、線徑電纜試樣
- 雙通訊接口（USB/RS232），可對接上位機軟件完成數據存儲、報表導出
- 可定制化測試治具，適配 10–150mm 直徑電纜試樣，電極間距滿足標準＞25mm 要求
- 配套溫度傳感器，支持常溫至 125℃區間溫度采集，適配溫變環境測試
- 主機機身緊湊，330mm340mm120mm 尺寸，工作臺擺放占用空間小
3. 工作原理
儀器采用四端恒流電壓降測試法，設置兩組電極：A、D 為電流電極，B、C 為電位電極，電極間距嚴格大于 25mm 符合國標要求。
主機輸出恒定直流電流穿過電纜半導電屏蔽試樣，采集電位電極間電壓差值，結合試樣直徑、屏蔽層厚度、電極間距參數，內置程序自動完成電阻、體積電阻率、電導率換算計算，屏幕實時輸出測算結果；雙向電流采集模式可抵消材料極化影響，測量均衡度。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻率測量區間 | 10??～2×10?Ω-cm |
| 電阻測量區間 | 10??～2×10?Ω |
| 電導率測量區間 | 5×10??～10? S/cm |
| 電阻分辨率 | 0.1μΩ |
| 電阻測量誤差 | ±（0.05% 讀數 ±5 字） |
| 電壓量程 | 2mV、20mV、200mV、2V |
| 電壓分辨率 | 0.1μV、1μV、10μV、100μV |
| 電壓測量精度 | ±（0.1% 讀數） |
| 直流電流輸出 | 0～1000mA 連續可調 |
| 電流檔位 | 1μA、10μA、100μA、1mA、10mA、1000mA |
| 電流誤差 | ±0.2% 讀數 ±2 字 |
| 輸入供電 | AC220V |
| 主機外形尺寸 | 330mm×340mm×120mm |
| 測試電纜直徑范圍 | 10–150mm（治具定制） |
| 電極間距標準 | 電流電極與電位電極間距＞25mm |
| 適配溫度傳感器區間 | 常溫 - 125℃ |
| 操作語言 | 中文、英文雙語切換 |
5. 適用范圍
- 線纜制造企業：高壓交聯電纜出廠質檢、半導電屏蔽料來料抽檢
- 電纜研發機構：新型半導電屏蔽材料配方研發、性能對比測試
- 高校、科研實驗室：電力電纜相關課題實驗、教學檢測
- 第三方檢測機構：高壓 66kV、110kV 電纜屏蔽層合規性檢測
- 電力配套實驗室：電纜附件、絕緣屏蔽、導體屏蔽電性能檢測
6. 操作流程（簡潔版）
- 環境準備：儀器放置平整非導電工作臺，接通 220V 電源，開機預熱 15 分鐘
- 接線組裝：連接主機、測試線、定制電纜測試治具，確認四電極接線區分清晰
- 參數設置：屏幕選擇「線纜」測試模式，錄入電纜外徑、屏蔽層厚度等試樣參數
- 試樣固定：按國標規范將電纜試樣夾持于鍍銀柔性電極治具內，電極貼合屏蔽層
- 校準清零：開啟儀器清零功能，消除基礎線路誤差
- 啟動測量：設定適配電流檔位，觸發測試，屏幕同步顯示電阻、電阻率、溫度數據
- 數據留存：?jiǎn)螜C(jī)記錄數值，連接電腦可通過配套軟件保存、生成測試報表
7. 服務項目（簡潔版）
- 售后服務：整機原廠一年質保，故障部件檢修、使用問題技術指導
- 延保服務：可選 1–3 年延保方案，延長設備質保周期，降低運維成本
- 樣品測試：實驗室可承接客戶電纜屏蔽試樣檢測，出具對應測試數據記錄
- 計量服務：配套儀器計量證書出具，滿足實驗室合規審核要求
- 定制服務：測試治具、設備配套方案按需定制，適配差異化測試工況
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-302 主機 | 臺 | 1 | 整機主要設備 |
| 2 | 測試裝置基礎夾具 | 套 | 1 | 線纜基礎夾持治具 |
| 3 | 電源線 | 套 | 1 | AC220V 供電線材 |
| 4 | 測試連接線 | 套 | 4 | 紅黑各 2 條四端測試線 |
| 5 | 備用保險絲 | 個 | 1 | 預裝主機內 |
| 6 | 操作說明書 | 份 | 1 | 含接線、操作、維護指引 |
| 7 | 保修卡、質量保證書、合格證 | 份 | 各 1 | 設備質保憑證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 302-CSX | 備用測試線 | 套 | 可增配備用測試導線 |
| 2 | 09A | 標準電阻校準件 | 個 | 1–5 個按需選配，用于儀器校準 |
| 3 | 08A | 圓柱試樣夾具 | 套 | 適配圓柱型屏蔽試樣 |
| 4 | 07A | 定制材料測量裝置 | 套 | 按客戶試樣規格調整 |
| 5 | 302-RJ | PC 分析軟件 | 套 | 數據采集、報表生成程序 |
| 6 | WDCGQ | 溫度傳感器 | 套 | 采集試樣實時溫度 |
| 7 | 302-JL | 計量檢測證書 | 份 | 第三方合作機構計量憑證 |
| 8 | 電腦 + 打印機 | 套 | 配套軟件數據輸出使用 |
9. 售后服務（簡潔）
- 原廠整機提供一年質保，質保周期以設備出廠日期起算；質保期內因制造品質問題產生故障，提供檢修處理。
- 人為改裝、不當操作、外力磕碰、非原廠拆裝造成的設備損壞，收取零部件物料成本。
- 設備使用周期內提供長期技術指導，包含接線調試、參數設置、故障排查指引。
- 設備故障無法線上解決時，可郵寄回廠檢修，同步提供故障成因分析。
- 儀器可定期對接合作機構完成計量校準，保障測量數據穩定可控。
10. FAQ 常見問題
Q1：儀器測量數據持續跳動，數值不穩定如何處理？
A：檢查測試線與電極、主機端子連接是否緊實；清潔鍍銀電極表面氧化層；測試區域遠離大功率電氣設備減少電磁干擾；延長開機預熱時長。
Q2：儀器開機無顯示、無法啟動？
A：檢查 220V 供電線路通斷，確認主機電源開關開啟；查看機身保險絲是否熔斷，可更換備用保險絲；線路無異常仍無法啟動，聯系技術人員檢修。
Q3：治具能否適配不同直徑電纜？
A：基礎治具適配常規線纜，大直徑 / 特殊規格電纜可定制 10–150mm 區間專屬測試治具，電極間距符合國標＞25mm 標準。
Q4：是否支持電腦導出測試報告？
A：選購 302-RJ 分析軟件后，通過 USB/RS232 接口連接電腦，可自動存儲數據、一鍵生成完整測試報表。
Q5：儀器需要定期校準嗎？
A：實驗室高頻使用建議每 3 個月校準一次，常規工況每年校準；可增購標準電阻組件自行校準，或辦理計量證書服務。
