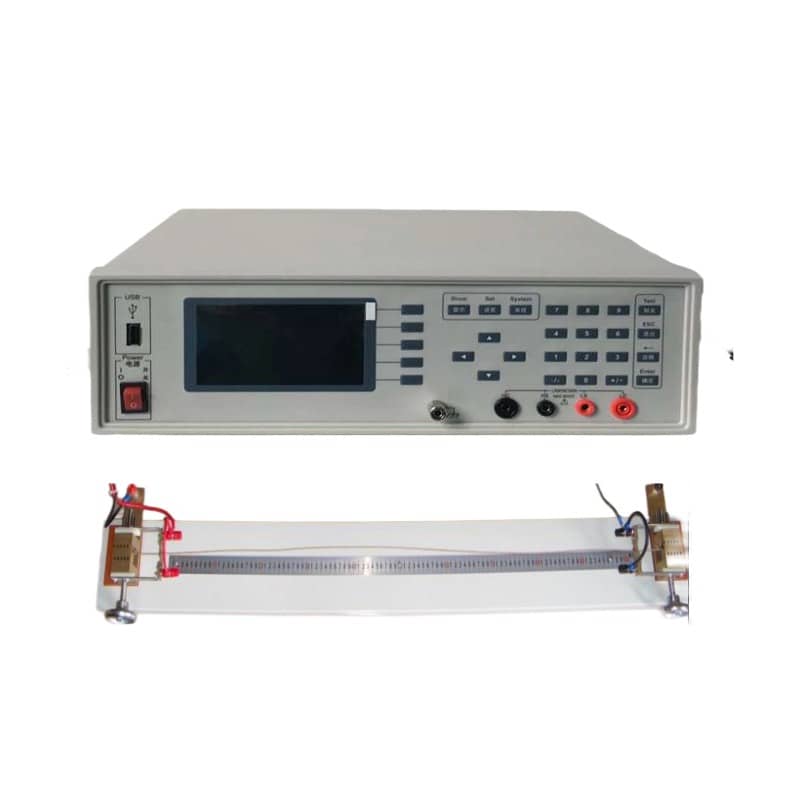

ROOKO 瑞柯微 FT-300B 電線電纜電阻率測試儀 銅鋁線材導體直流電阻檢測儀 符合國標帶溫度補償
發布時間： 2026-06-28 11:34:52 點擊： 69
1. 產品介紹
ROOKO 瑞柯微 FT-300B 電線電纜電阻率測試儀由寧波瑞柯析理儀器經銷，為線纜導體電性能檢測設備，采用四端測量架構弱化接觸電阻帶來的數據偏差，同步采集導體電阻、體積電阻率、電導率三類電學參數。
整機搭載液晶顯示面板，內置溫度補償換算程序，可自動切換量程、正負測試回路；搭配 LX-9853 一米標準導體電阻夾具，適配多規格銅、鋁、合金導體線材。設備對標 GB/T3048、GB/T3952 等線纜行業通用標準，選配 PC 數據分析模塊可完成數據存儲、報表導出，適配線纜生產質檢、新材料研發、院校物性實驗室多類工況。
2. 產品特點
- 四端測量結構，分離電流、電壓回路，弱化夾持接觸帶來的數據偏差，測量均衡
- 內置溫度補償算法，自動完成不同溫度下導體電阻率換算，無需人工演算
- 自動切換測試量程、自動切換正負電流 / 電壓回路，降低熱電勢干擾
- 液晶大屏直觀展示電阻、電阻率、電導率、溫度、電流多組實時數據
- 支持多單位自主切換，可單獨顯示單一參數或同步展示全套電學指標
- 標配 LX-9853 一米線纜夾具，夾持刀口平直，適配大截面積導體試樣
- 選配 PC 分析程序，支持中英文操作界面，自動存儲、打印整套測試報表
- 直流 0-10A 連續可調輸出，多微安至安級電流檔位覆蓋低阻導體測量需求
- 主機體積小巧，整機功耗偏低，實驗室常規 220V 供電即可穩定運行
- 支持標準電阻校準件、溫度傳感器、定制治具等多種配套配件拓展
3. 工作原理
FT-300B 采用四端子直流測量原理，主機輸出可控恒定直流電流通入被測線纜試樣兩端，兩組電位夾具采集試樣中間區段微小電壓信號，設備內置運算單元結合試樣長度、截面積參數，依據歐姆定律自動換算導體直流電阻、體積電阻率與電導率。
配套溫度傳感器采集試樣環境溫度，調用金屬導體溫度系數完成標準化換算，消除溫度波動對測量數值帶來的影響；設備自動輪換正向、反向電流采集兩組電壓數據取均值，抵消熱電勢造成的偏移；選配電腦程序可實時同步采集全過程數據，留存原始記錄并生成可視化測試報表。
4. 技術參數
| 參數類別 | 參數詳情 |
|---|---|
| 電阻測量范圍 | 10??～2×10?Ω，分辨率 0.01μΩ，測量誤差 ±（0.05% 讀數 ±5 字） |
| 電阻率量程 | 10??～2×10?Ω-cm |
| 電導率范圍 | 5×10??～10? S/cm |
| 電壓測量檔位 | 2mV、20mV、200mV、2V；分辨率 0.1μV~100μV，精度 ±0.1% 讀數 |
| 直流輸出電流 | 0~10A 連續可調；檔位：1μA/10μA/100μA/1mA/10mA/1000mA，誤差 ±0.2% 讀數 ±2 字 |
| 溫度采集區間 | 常溫 - 125℃（選配溫度傳感器） |
| 顯示方式 | LCD 液晶顯示屏，多參數同步展示 |
| 主機外形尺寸 | 330mm×340mm×120mm |
| 整機供電 | AC220V±10%，50/60Hz，功耗＜70W |
| 標配夾具 LX-9853 | 兩電位夾內側間距 1000±1mm，刀口寬度 2mm；試樣截面積約 900mm2，夾具重量 10KG，尺寸 1300×125×16mm |
| 配套通用標準 | GB/T 3048.4-2025、GB/T 3048.2-2007、GB/T 3952-2016、GB/T 3953-2024、GB/T 3954-2022、GB/T 3955-2009、GB/T 3956-2008 |
5. 適用范圍
- 線材生產行業：銅桿、鋁桿、電工圓銅線、鋁線、合金導線、漆包線、電力電纜、線束導體進廠與成品質檢
- 研發實驗室：導體新材料導電性能試驗、不同配比合金線材電阻率對比測試
- 檢測機構：合作檢測實驗室執行國標導體直流電阻型式檢驗、來料抽檢
- 院校科研：材料導體電學特性教學試驗、金屬導電溫度特性課題研究
- 適配試樣形態：長條固態金屬導體、電纜單線、多股絞合導體，搭配定制裝置可適配異型導電材料
6. 操作流程（簡潔）
- 儀器接通 220V 電源，開機預熱 15 分鐘保障數據穩定；
- 連接主機、一米導體夾具、溫度傳感器（選配）；
- 截取標準長度線纜試樣，剝除外皮避免損傷內部導體，平直夾持于夾具兩端；
- 在屏幕錄入試樣直徑、長度、對應金屬溫度系數；
- 選定測試參數顯示模式（僅電阻 / 全套電學參數），啟動自動測量；
- 設備自動切換電流檔位、正負回路，屏幕同步讀取電阻、電阻率、電導率；
- 選配 PC 軟件可同步存儲數據，測試完成導出、打印試驗報表；
- 測試結束切斷電流，取下試樣，關閉設備電源并整理夾具。
7. 配套服務項目（簡潔）
- 售后服務：線上遠程技術調試，設備故障無法遠程處置時提供到場檢修服務
- 延保服務：可選購 1 至 3 年整機延保周期，降低后期維護支出
- 樣品測試：寄送待測線材樣品至實驗室，提供檢測配套服務并出具計量證書
- 增值配套：儀器定期計量校準、測試治具個性化定制、耗材補給、設備技術升級
8. 包裝選配配件
| 序號 | 配件型號 | 配件名稱 | 單位 | 配置類型 | 備注 |
|---|---|---|---|---|---|
| 1 | 300-CSX | 測試線（4 條 / 套） | 套 | 標配 | 主機與夾具連接線纜 |
| 2 | 09A | 標準校準電阻 | 個 | 選購 | 1-5 個按需搭配，儀器校準使用 |
| 3 | FT-9853 | 1 米標準導體電阻夾具 | 套 | 標配 | 線纜試樣夾持 |
| 4 | 07A | 異形材料測量裝置 | 套 | 選購 | 適配非標異型導體試樣 |
| 5 | 300-RJ | PC 數據分析軟件 | 套 | 選購 | 中英文雙語報表系統 |
| 6 | PC | 電腦 + 打印設備 | 套 | 選購 | 配套軟件數據輸出 |
| 7 | WDCGQ | 溫度傳感組件 | 套 | 選購 | 采集試樣環境溫度做補償換算 |
| 8 | 300-JL | 儀器計量檢測服務 | 份 | 選購 | 出具正規計量證書 |
| 9 | 300B-YB | 整機延保服務 | 年 | 選購 | 可選 1/2/3 年周期 |
9. 售后服務（簡潔）
- 整機出廠配置基礎質保周期，質保周期內非人為損壞零部件、基礎檢修無額外耗材支出；
- 技術團隊線上全程調試指導，故障無法遠程處理可安排到場檢修；
- 儀器過保后可選購延保服務，延長整機保修時長；
- 長期供給測試線、夾具配件、標準電阻等配套耗材；
- 可按需預約儀器定期計量校準，保障測量數值合規穩定。
10. FAQ 常見問題
Q1：FT-300B 可以測試多股絞合電力電纜嗎？
A1：可以，標配一米夾具支持大截面積絞合導體，截面積超出夾具上限可選購定制加寬夾持裝置。
Q2：無電腦能否正常完成檢測？
A2：無電腦可依靠機身液晶屏讀取實時電阻、電阻率數值，僅數據存儲、報表打印功能需搭配 PC 軟件。
Q3：儀器數值出現偏移如何處理？
A3：可增購標準校準電阻定期校驗，同時檢查夾具刀口是否氧化、試樣夾持是否松動。
Q4：不同金屬線材是否需要調整參數？
A4：設備內置參數設置界面，輸入對應金屬溫度系數即可完成溫度補償換算。
Q5：能否適配高溫預處理后的導體試樣？
A5：搭配溫度傳感器采集試樣實時溫度，儀器自動修正高溫帶來的電阻率變化。
