FT-100A振實密度儀在催化劑與催化劑載體中的應用

催化劑與載體的堆積狀態，關系到反應器裝填量、床層空隙率與壓降。本文圍繞條狀與球狀催化劑、成型載體與載體粉體、細粉狀催化劑，梳理堆積痛點、測試要點與標準適配，并說明FT-100A振實密度測試儀在其中的用法與選型思路。

材料行業痛點

催化劑與載體的堆積行為同時受顆粒間排列與顆粒內孔隙影響。同一牌號的活性氧化鋁載體，成型壓力不同，振實密度就會拉開差距。

· 裝填量折算失真：振次與量筒口徑不統一時，裝填量會偏離設計值。

· 成型體形貌差異：球形、條狀與擠出條堆積方式不同，混用同一量筒讀到的是形貌差異。

· 顆粒內孔隙占比高：載體孔容大、骨架疏松，振動前期堆積體積下降明顯。

測試原理簡述

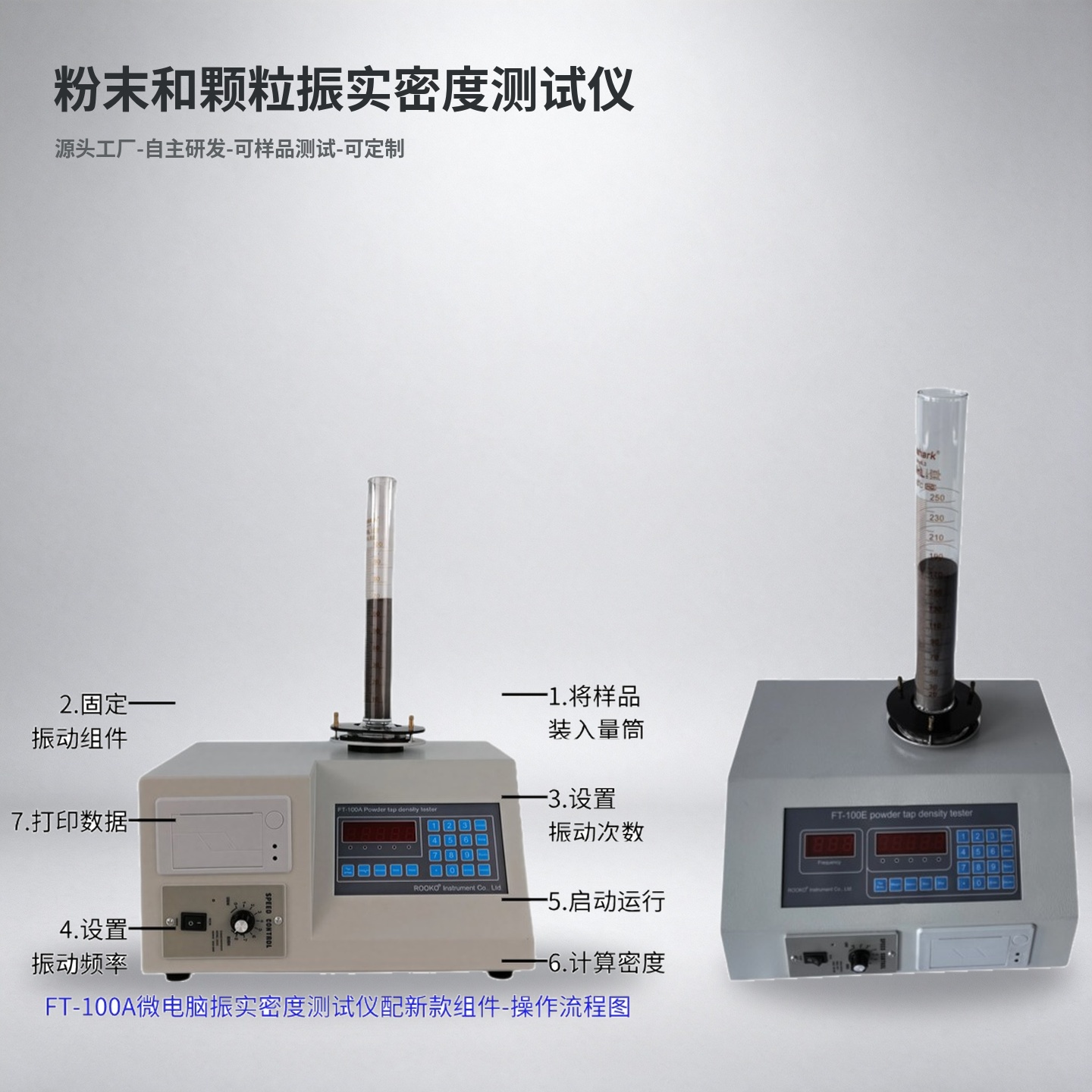

將干燥、過篩后的試樣裝入量筒，在規定振幅與頻率下垂直往復振動，顆粒間隙空氣排出、顆粒重排；相鄰兩步體積變化小于規定值時讀數，質量除以該體積即得振實密度。

讀數高低取決于振幅、頻率與振次三者的組合。FT-100A以振次控制，頻率0～300次/分鐘連續可調；通用款標配3mm振幅，藥典款標配3mm與14mm雙檔位；密度范圍0～9.9999g/cm3，重復性誤差≤1%，自動計算并打印。

分材料品類：儀器應用解析

條狀與球狀催化劑

擠出條與滾球成型的顆粒尺寸在毫米級，堆積以幾何排列為主，振實密度接近上限。

· 量筒與樣品量：松裝密度1～2g/cm3時，選100ml量筒配100.0±0.5g或25ml量筒配20.0±0.1g。

· 前處理：篩除碎屑細粉，否則細粉填充間隙使讀數偏高。

成型載體與載體粉體

活性氧化鋁、硅膠、分子篩與活性炭等載體孔容大，顆粒內孔隙使堆積體積在振動前期下降較快，宜按分段法推進。

· 參考標準：氧化鋁載體及氫氧化鋁、化學品氧化鋁固體顆粒物料，可參照 GB/T 6609.25-2023。

細粉狀與流化床催化劑

流化床催化劑與載體細粉粒徑小，易團聚并粘附筒壁，定質量流程下體積讀數偏高。

· 測試方式：宜評估體積法，用304不銹鋼組合標定量筒按固定容積稱量。

標準適配

· GB/T 31057.2-2018《顆粒材料 物理性能測試 第2部分：振實密度的測量》：現行有效，適用于顆粒材料類樣品。

· GB/T 21354-2008《粉末產品 振實密度測定通用方法》：現行，適用于粉末狀樣品。

· GB/T 6609.25-2023《氧化鋁化學分析方法和物理性能測定方法 松裝和振實密度的測定》：現行，修改采用 ISO 18842:2015，適用于氧化鋁及化學品氧化鋁固體顆粒物料。

全流程應用場景：研發、中試、量產與來料質檢

· 研發：小試載體粉體量少，按對照表選25ml量筒配20.0±0.1g。

· 中試：放大到100ml量筒，記錄松裝密度與振實密度。

· 量產：按固定振次與量筒執行，自動計算并支持打印。

· 來料質檢：以振實密度與壓縮度作為放行指標。

實測案例

以下為流程示例與參考數據區間，實際數值以檢測報告為準。

· 測試背景：加氫催化劑用活性氧化鋁載體核驗批次堆積特性。

· 樣品信息：球形活性氧化鋁載體、三葉草形擠出條、硅膠載體粉各一批，干燥并篩除碎屑。

· 測試方案：質量法，100ml玻璃量筒；松裝密度1～2g/cm3取100.0±0.5g；振次1000次并分段。

· 參考數據：球形活性氧化鋁載體約0.7～0.9g/cm3，三葉草形擠出條約0.5～0.7g/cm3，硅膠載體粉約0.5～0.8g/cm3。

· 結論與工藝調整建議：壓縮度偏高的批次宜復核成型與焙燒制度，預留空隙率余量。

測試常見誤區

· 用振實密度代替真密度參與孔容換算。

· 條狀與粉狀載體混用同一量筒比對。

· 裝填量按不同振次下的讀數折算。

· 破碎細粉未篩除就入筒，讀數偏高。

儀器選型思路

載體的孔結構、比表面與成型方式會改變堆積行為；選型時要兼顧材料類型、測試參數、標準要求、測試精度與樣品形態五個方面。

· 材料類型與標準：顆粒材料類參照 GB/T 31057.2；粉末狀樣品參照 GB/T 21354；氧化鋁類載體可參照 GB/T 6609.25。

· 測試參數與精度：核對振幅檔位、頻率范圍、振次設定方式與量筒規格，重復性誤差≤1%。

· 樣品形態：顆粒狀催化劑與成型載體采用質量法與玻璃量筒；易粘附筒壁的細粉狀樣品宜評估體積法，配304不銹鋼組合標定量筒。

機型配置有梯度：經濟型機型為單工位、人工計數記錄，適合抽檢量小的崗位；臺式多功能機型增加自動計數與打印，適合批次量大的場景。FT-100A以振次控制，標配質量法并可采用體積法。

結尾總結

振實密度只反映顆粒之間的堆積狀態，顆粒內孔隙與骨架密度要靠真密度與孔結構分析獲得。把這三項同口徑記錄，可為床層空隙率估算提供輸入。

問答板塊

問：催化劑的振實密度與顆粒真密度是什么關系？

答：振實密度反映顆粒之間的堆積狀態，顆粒內孔隙與骨架密度需另測。

問：擠出條與球形載體測振實密度時量筒怎么選？

答：按對照表取值：松裝密度1～2g/cm3時選100ml量筒配100.0±0.5g；樣品量在25ml以下時用10ml量筒。

問：催化劑與載體行業的振次取多少合適？
