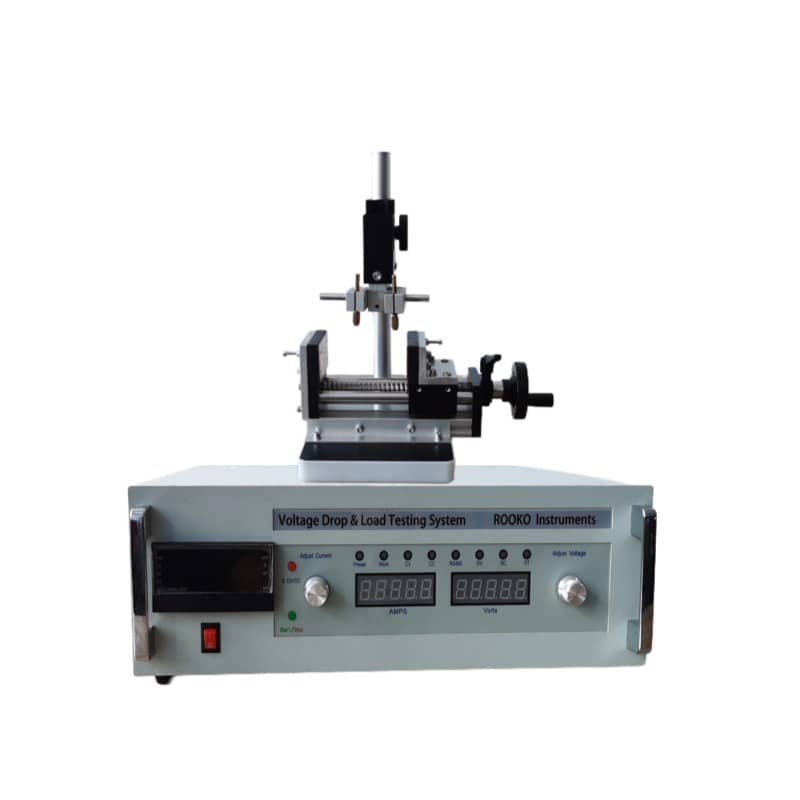

LX-9832-2A 觸點接觸電阻測試儀 GB/T15078 貴金屬觸點溫升電壓降檢測設備
發布時間： 2026-07-12 11:25:55 點擊： 63
1. 產品介紹
LX-9832-2A 觸點材料接觸電阻測試系統貼合 GB/T 15078、B667、B539 多項通用觸點檢測標準，搭載 X/Y 雙軸自動位移測量模組，可完成多組觸點連續自動化檢測。設備內置可調恒流源模塊，觸點壓力、測試電流、開路電壓參數均可自主設置，同步采集接觸電阻、電壓降、溫升多類物性數據，支持 cN/N 單位切換；配套 PC 管控程序，記錄電流、時間、溫升、接觸電阻變化并生成可視化曲線與標準化報表，搭載上下限分選功能，適配繼電器、開關鉚釘、觸簧組件等觸點物料質檢、新材料觸點研發實驗室使用。
2. 產品特點
- X/Y 雙軸自動位移結構，可一次性完成 1-25 組觸點連續檢測，減少人工重復操作
- 多參數自主可調：觸點壓力、測試電流、開路電壓、檢測時長、加壓速度均可設定
- 恒流穩定輸出架構，同步采集接觸電阻、電壓降、溫升三類關鍵數據
- 單位切換功能，觸點壓力可切換 cN/N 兩種顯示單位，適配不同試驗記錄習慣
- 配備數據分選功能，設置電阻上下閾值自動區分物料性能區間
- PC 端完整數據存儲分析，自動生成電阻 - 時間、壓力 - 溫升變化圖譜
- 標準球形探測觸頭，R0.5mm、R1.0mm 兩種曲率規格，適配多品類觸點
- 加壓速度可控，標準 3.3μm/s，可按需調整位移行進速率
- 溫控采集區間覆蓋常溫至 500℃，溫度采集誤差可控至 0.5℃
- 通訊接口完備，電腦聯機穩定傳輸全部檢測原始數據
3. 工作原理
將鉚釘、觸簧、開關類觸點試樣固定在定制治具內部，X/Y 位移模組自動移動探測觸頭至待測觸點位置；設備輸出設定恒定測試電流與開路電壓，標準球形觸頭施加可控壓力貼合觸點表層，回路采集電壓差值換算接觸電阻數值，同步采集觸點溫升數據。系統記錄不同壓力、時長下觸點阻抗與溫度變化，PC 軟件匯總全部采集數據生成關聯曲線，用于評估貴金屬、合金觸點導電穩定性能，為觸點材質、沖壓工藝調整提供數據支撐。
4. 技術參數表格
表格
| 測試項目 | LX-9832-2A 整機參數 |
|---|---|
| 測試電流區間 | DC0.1mA~2000mA，量程可定制 |
| 開路可調電壓 | DC0.01V~6V，規格可定制 |
| 電壓降量程 | 0~999.99mV，分辨率 0.01mV |
| 有效測試時長 | 0.01S~99.99H |
| 溫升采集范圍 | 常溫～500℃，精度 0.5℃ |
| 接觸電阻量程 | 0.1μΩ~1000mΩ，分辨率 0.1μΩ |
| 觸點壓力區間 | 2cN~20N，分辨率 0.1cN |
| 加壓行進速度 | 2~5μm/s，標準 3.3μm/s |
| 單次可測組數 | 1~25 組，隨試樣尺寸調整 |
| 探測觸頭規格 | 標準球形 R0.5mm、R1.0mm |
| 分選功能 | 支持電阻上下限閾值設定 |
| 供電規格 | AC220V±10%，可定制適配規格 |
| 配套程序 | PC 可視化分析軟件，曲線報表自動生成 |
5. 適用范圍
- 檢測物料：鉚釘觸點、柱狀導電觸點、方形貴金屬觸點、開關觸簧組件、繼電器導電觸頭
- 使用機構：電器開關生產質檢車間、貴金屬觸點材料研發實驗室、電子元件檢測機構、連接器研發企業
- 檢測用途：觸點原料入廠性能篩查、不同合金觸點阻抗對比、長期通電工況溫升模擬、開關耐久阻抗變化測試、合規檢測報告數據采集
6. 操作流程（簡潔）
- 設備與電腦接通電源，X/Y 位移模組執行原點校準
- 匹配試樣尺寸裝配定制治具，固定待測觸點樣品
- PC 軟件設置測試電流、開路電壓、觸點壓力、檢測時長、分選閾值
- 啟動自動檢測，X/Y 軸移動觸頭依次接觸各組觸點采集數據
- 全程同步記錄電阻、電壓降、溫升數據，自動生成變化曲線
- 導出檢測報表，位移模組復位，取出試樣清理觸頭表面
7. 綜合服務項目（簡潔）
- 樣品測試服務：寄送觸點試樣，技術團隊完成多壓力阻抗溫升檢測并輸出數據記錄
- 延保服務：原廠基礎質保周期外，可選購 1-3 年延保周期，降低運維損耗
- 合作機構計量服務：對接合規合作機構完成整機計量校準，配套計量證書
- 技術升級服務：位移模組、恒流模塊、軟件程序可申請工藝改良升級
- 儀器租賃服務：短期觸點研發項目，提供階段性儀器租賃方案
8. 標準包裝與可選配件
標配配件
- LX-9832-2A 主機 1 臺
- 標準球形探測觸頭（R0.5mm/R1.0mm）
- 整機配套通訊、測試線束
- PC 分析軟件安裝包
- 設備操作手冊、GB/T15078 配套檢測方案文檔
可選增購配件
- 非標定制試樣治具
- 配套電腦、打印設備
- 計量檢測技術服務
- 1 至 3 年周期延保服務
9. 售后服務（簡潔）
- 出廠配套基礎質保周期，質保期內非人為損壞零部件提供更換支持
- 線上遠程協助位移、壓力、電流參數調試與軟件操作指導
- 設備故障可預約到場服務，技術人員現場檢修調試
- 長期供給探測觸頭、線束等損耗配件，支持批量儲備采購
- 定期推送位移模組、觸頭保養規范，延長儀器運轉周期
10. FAQ 常見問答
Q1：設備可以檢測連接器多 pin 觸點嗎？
A1：可溝通定制多工位治具，適配多針連接器批量連續檢測。
Q2：測試電流、電壓量程能否調整？
A2：超出標準區間可定制對應恒流、調壓模塊。
Q3：無電腦能否單獨完成單次觸點測量？
A3：完整多組自動遍歷、曲線報表生成依賴 PC 軟件，單機僅可單點位簡易讀數。
Q4：觸頭磨損后是否可單獨采購替換？
A4：標準球形探測觸頭為損耗配件，可單獨增購對應曲率規格。
Q5：檢測數據是否可用于行業合規報告？
A5：整機貼合國標觸點檢測標準，搭配合作機構計量證書后數據可用于內部質控、對外檢測文件。
Q6：加壓速度能否自主調整？
A6：設備加壓區間 2~5μm/s，軟件內可直接設置行進速率。
