FT-304B 半導電電纜紙表面和體積電阻率測試儀產品詳情
發布時間： 2026-06-28 17:54:06 點擊： 135
1. 產品介紹

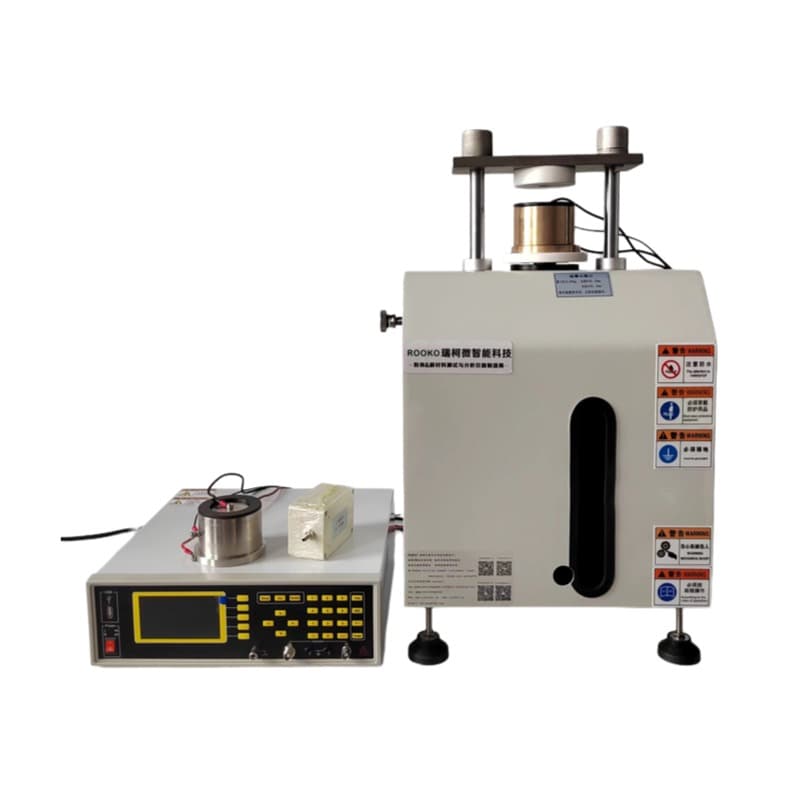

FT-304B 半導電電纜紙表面和體積電阻率測試儀為 ROOKO 瑞柯微自研電力絕緣材料檢測設備，由寧波瑞柯析理儀器經銷，設備對標 GB/T 7971-2007、QB/T 2199-1996 兩項行業通用標準，嚴格遵循標準附錄 A 體積電阻率、附錄 B 表面電阻率試驗規范。設備搭配 98.1KPa 標準固定荷載固體三環電極，用于單色、雙色半導電電纜紙、硬鋼紙板等絕緣基材表面電阻、體積電阻、電導率檢測。
整機液晶同步展示多項測量參數，支持多尺寸單位切換，提供手動 / 自動兩種量程模式，搭載 USB 通訊通道；選配 PC 分析軟件可完成全程數據采集、過程曲線分析、報表保存打印，適配電纜紙生產車間、電力材料實驗室、第三方絕緣檢測機構、線纜研發單位日常檢測需求。
2. 產品特點
- 配套 98.1KPa 標準固定荷載電極，貼合國標試樣加壓檢測要求，壓力穩定
- 10?~101?寬量程覆蓋，適配半導電、絕緣電纜紙多品類基材測量
- 10/50/100/250/500/1000V 六檔分級測試電壓，匹配不同標準試驗條件
- 分段誤差管控，低阻區間誤差更小，測量均衡度表現穩定
- 屏幕支持圓柱、方體試樣尺寸錄入，mm/cm/m 多單位自由切換
- 手動、自動雙量程模式，兼顧簡易快速檢測與高精度測量
- USB 數據傳輸通道，單機讀數、電腦聯機分析兩種工況可切換
- 可定制數顯可調壓力工裝，適配特殊厚度電纜紙?jiān)嚇訙y(cè)試
- 拓展電極款式豐富，可增購織物、液體、粉體配套三環工裝，多品類材料通用
- 低功耗機身，AC220V 常規供電，實驗室常規環境即可穩定運行
3. 工作原理
儀器采用三電極高壓微電流檢測架構，施加標準加壓荷載將電纜紙?jiān)嚇訅壕o于固體三環電極之間，輸出分級直流電壓穿透試樣，采集回路穩態微小電流；依托內置標準公式自動換算表面電阻、體積電阻率、電導率數值。
設備可自動切換量程消除基線偏差，測量數據實時本地展示，聯機 PC 軟件后完整記錄全過程數值，自動生成可存檔檢測報告，加壓電極結構規避試樣接觸間隙帶來的數據波動。
4. 技術參數
| 參數項目 | 技術指標 |
|---|---|
| 電阻測量范圍 | 10?Ω～101?Ω |
| 體積電阻率范圍 | 10?～101?Ω·m |
| 分級測試電壓 | 10V/50V/100V/250V/500V/1000V，0-1000V 連續可調 |
| 分段測量誤差 | ＜1GΩ：±1%；≥1GΩ：±3%；≥1TΩ：±10%；≥10TΩ：±20% |
| 液晶顯示內容 | 電阻、體積電阻率、電導率、電流、電壓、試樣長寬 / 直徑尺寸 |
| 尺寸單位 | mm、cm、m 三種模式切換 |
| 量程模式 | 手動量程、自動量程雙模式 |
| 標配電極荷載 | 98.1KPa 固定壓強，支持定制可調數顯壓力工裝 |
| 標配治具 | 05A 固體三環電極 |
| 通訊接口 | USB 數據接口 |
| 整機供電 | AC220V，50HZ，整機功耗約 5W |
| 使用環境 | 溫度 0℃~40℃，相對濕度＜80%（無結露） |
| 選配功能 | PC 數據過程分析軟件、多規格校準標準電阻 |
5. 適用范圍
- 電纜紙制造工廠：?jiǎn)紊?、雙色半導電電纜紙成品出廠質控檢測
- 高壓線纜研發實驗室：絕緣紙配方電性能對比試驗
- 第三方電力材料檢測機構：依據 GB/T7971 出具合規檢測數據
- 變壓器、電纜配套企業：硬鋼紙板絕緣電阻篩查
- 高校電力材料相關實驗室：絕緣紙靜電、導電特性課題試樣測試
- 絕緣基材供應商：各紙質絕緣材料批量性能抽檢
6. 操作流程（簡潔）
- 設備準備：儀器放置平整非導電工作臺，接通 220V 電源，開機預熱 15 分鐘讀數穩定
- 工裝裝配：連接配套測試線與固體三環電極，放置標準加壓荷載
- 試樣制備：按照國標規范裁切電纜紙標準尺寸試樣，平整放入電極中間
- 參數設置：錄入試樣長寬 / 厚度尺寸，選定標準測試電壓，切換自動量程模式
- 基線清零：消除電極、線材接觸電阻帶來的初始偏差
- 啟動測量：施加電壓穩定后讀取表面 / 體積電阻、電阻率數據
- 數據留存：?jiǎn)螜C(jī)手動記錄；連接電腦可全程采集曲線并打印報表
- 收尾操作：測試完成切斷高壓，取出試樣，關閉整機電源
7. 服務項目（簡潔）
- 售后服務：原廠整機基礎質保，遠程接線、參數調試、故障技術指引
- 延保服務：可選購 1-3 年延保方案，延長儀器主要元器件質保周期
- 樣品測試：實驗室承接電纜紙、硬紙板試樣代測，出具完整測試記錄
- 計量服務：合作機構出具計量憑證，滿足實驗室資質審核需求
- 定制服務：可調壓力電極、多規格三環工裝按需調整適配
8. 包裝配件
標準出廠配置
| 序號 | 品名 | 單位 | 數量 | 備注 |
|---|---|---|---|---|
| 1 | FT-304B 主機 | 臺 | 1 | 整機主體設備 |
| 2 | 05A 固體三環電極（含 98.1KPa 荷載） | 套 | 1 | 電纜紙工裝 |
| 3 | 303-CSX 配套測試線 | 套 | 3 | 紅 / 黑 / 黃三色連接線 |
| 4 | 電源線 | 條 | 1 | AC220 供電線材 |
| 5 | 備用保險絲 | 個 | 1 | 預裝電源倉 |
| 6 | 紙質資料 | 份 | 各 1 | 說明書、保修卡、產品合格證 |
可選增購配件
| 序號 | 型號 | 品名 | 單位 | 使用說明 |
|---|---|---|---|---|
| 1 | 09B | 標準電阻校準件 | 個 | 1M/10M/1G/100G/1T/10T 多規格可選 |
| 2 | 05B | 織物三環電極 | 套 | 紡織面料拓展檢測 |
| 3 | 04A | 液體三環電極 | 套 | 液態絕緣介質配套 |
| 4 | 03A | 粉末膏體電極 | 套 | 粉體材料測量，可定制 |
| 5 | 303-RJ | PC 分析軟件 | 套 | 過程數據采集、報表打印程序 |
| 6 | WDCGQ | 溫度傳感器 | 套 | 常溫 - 125℃試樣測溫 |
| 7 | 304-YB | 延保服務 | 年 | 1 至 3 年周期可選 |
| 8 | 303-JL | 計量證書 | 份 | 合規計量檢測憑證 |
| 9 | A/B/C2/C3/D/E 多規格線環電極 | 套 | 薄膜、小板、線材試樣適配 | |
| 10 | 電腦 + 打印機 | 套 | 軟件配套數據輸出設備 |
9. 售后服務（簡潔）
- 整機原廠基礎質保周期一年，質保期內因制造工藝問題產生故障提供檢修處理。
- 電極、測試線、保險絲等耗材不屬于質保覆蓋范疇，損壞可單獨購置替換。
- 人為改裝、錯誤操作、液體侵入、外力磕碰造成損壞，檢修收取物料費用。
- 設備運行周期內提供長期遠程技術支持，包含接線、參數設置、故障排查指引。
- 儀器可定期對接合作機構完成計量校準，保障測量數據穩定可控。
- 質保到期后可辦理有償延保服務，延保覆蓋主板、測量主要元器件。
10. FAQ 常見問題
Q1：測量數值持續波動，數據不穩定如何處理？
A：檢查加壓荷載是否完全壓緊試樣，清理三環電極表面粉塵雜質；測試區域遠離變頻器、風機等電磁干擾設備，延長預熱時間復測。
Q2：儀器通電屏幕無顯示，無法啟動？
A：檢查 220V 供電線路，確認電源開關開啟；查看保險絲狀態，熔斷更換備用件；硬件故障聯系技術人員檢修。
Q3：不同厚度電纜紙需要更換電極嗎？
A：標配固定荷載電極適配常規厚度電纜紙，超厚特殊試樣可定制可調壓力工裝。
Q4：軟件是否能保存完整測試曲線？
A：選購 303-RJ 配套軟件后，USB 聯機可記錄全程電壓電流曲線，批量導出打印報表。
Q5：測試電壓該如何選擇？
A：GB/T7971 標準有約定測試檔位，材料研發對比可切換其余電壓檔位開展試驗。
