FT-109A 壓裂支撐劑體積密度測試儀 符合 API RP60 標準陶粒體積密度檢測儀
發布時間： 2026-06-27 15:02:47 點擊： 54
產品介紹
ROOKO 瑞柯微 FT-109A 壓裂支撐劑體積密度測試儀為油氣田壓裂支撐劑行業陶粒砂物性檢測打造，設備規格參數貼合 API RP60、Q/SY 124-2007、SY/T 5108-2014 水力壓裂和礫石充填作業用支撐劑性能測試方法及 QSY 125-2007 壓裂支撐劑性能指標及評價測試方法等多項標準要求，用于壓裂支撐劑、陶粒砂體積密度指標檢測。體積密度即單位堆積體積的支撐劑質量，是包含陶粒本身、開口氣孔和閉口氣孔三部分的平均密度，為支撐劑性能評價的主要指標之一。整套設備漏斗、支架均采用不銹鋼材質，量筒采用黃銅材質制作，耐腐蝕且測試數據穩定，適配油氣田支撐劑生產企業、石油工程檢測實驗室、科研院校完成陶粒砂常態化物性檢測，依靠體積密度數據輔助原料品控、產品分級與工藝調整。
產品特點

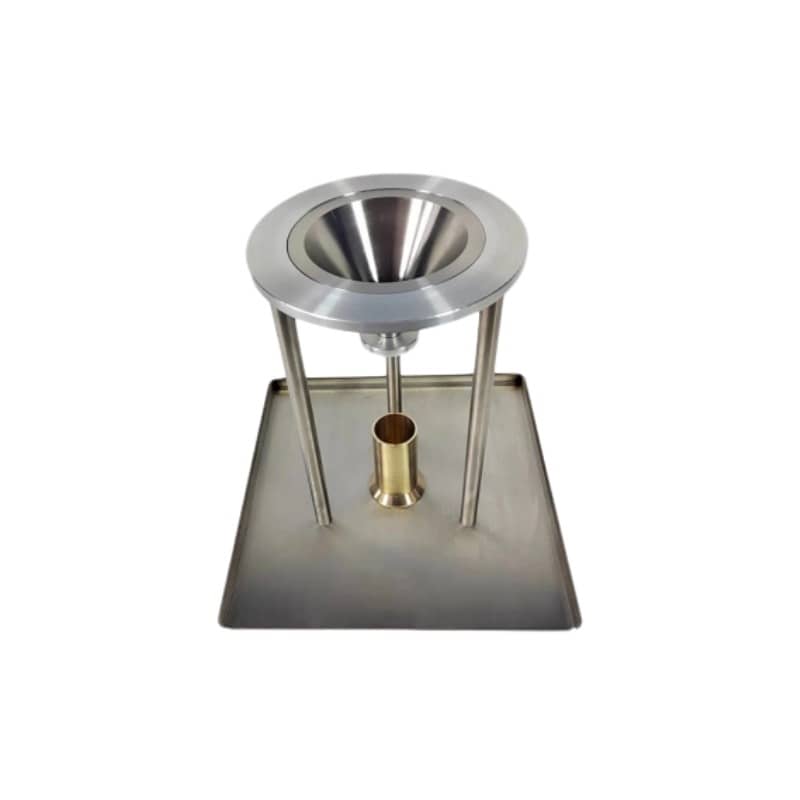

整機接觸物料部件采用不銹鋼與黃銅材質制作，耐腐蝕且不易粘附顆粒，清理維護便捷。標準漏斗采用 60°±0.5° 錐度設計，頂部內徑 114.3mm，流出口直徑 12.7mm，支撐劑顆粒下落順暢，測試過程數據穩定。配套不銹鋼堵塞棒控制出料啟停，可靈活控制測試進程，避免顆粒提前下落影響測試結果。標準黃銅量筒容積 100ml，內徑 38.9mm，高度 88.9±0.4mm，規格參數貼合標準要求，出廠前已完成容積標定。設備整體結構緊湊，漏斗上口到桶狀容器底板總高 304.8mm，支撐劑下落點到儀器臺面距離 215.9mm，支架穩固不易偏移，保障測試過程中漏斗與量筒垂直對位。配套毛刷、鋼尺、水準儀等輔助工具，調平與清理試樣操作簡便。
工作原理
將待測試樣裝入上方標準漏斗，拔出堵塞棒后壓裂支撐劑顆粒順著漏斗流出口自然下落，流入下方標準量筒中直至填滿。使用刮板刮平量筒頂部多余顆粒，將裝有試樣的量筒置于天平上稱取質量，將試樣質量除以量筒標定容積，即可得出壓裂支撐劑的體積密度數值。同一試樣重復測量多次取算術平均值，連續三次測定所得質量大、小值之差小于 1g 時，取三次測量平均值作為測定結果，進一步降低測試誤差，保障數據穩定性。
技術參數
漏斗材質：不銹鋼材質，錐度 60°±0.5°
漏斗規格：頂部外徑 139.7mm，頂部內徑 114.3mm，漏斗高度 76.2mm，流出口直徑 12.7mm
量筒材質：黃銅材質
量筒規格：內徑 38.9mm，高度 88.9±0.4mm，容積 100ml
支架材質：不銹鋼材質，支架直徑 4.8mm
整體尺寸：漏斗上口到桶狀容器底板總高 304.8mm，支撐劑下落點到儀器臺面距離 215.9mm，桶狀容器高 76.2mm，儀器臺面寬度 30.48mm
堵塞棒：不銹鋼材質，膠皮堵球直徑 30.48mm
刮板：不銹鋼材質
配套配件：毛刷一把，鋼尺一把，水準儀一個
天平要求：用戶自備，稱量 100g，精度 0.02g
測試誤差：連續三次測定質量大、小值之差小于 1g
適用范圍
設備參照 API RP60、Q/SY 124-2007、SY/T 5108-2014 水力壓裂和礫石充填作業用支撐劑性能測試方法及 QSY 125-2007 壓裂支撐劑性能指標及評價測試方法設計，主要用于壓裂支撐劑、陶粒砂體積密度檢測，也適用于其他顆粒粉體材料體積密度的參考檢測。設備適配油氣田支撐劑生產企業、石油工程檢測機構、第三方質檢實驗室、高校材料實驗室開展壓裂支撐劑物理性能檢測，僅適用于干燥顆粒試樣，測試前需將試樣干燥處理并過篩去除雜物。
操作流程
將塵樣在 105℃下干燥 4 小時，放置室內自然冷卻后通過 80 目標準篩去除雜物，準備測定。將測定裝置調整至水平狀態，用堵塞棒塞住漏斗流出口，量取 120ml 試樣倒入漏斗中。拔出塞棒使顆粒自然落至下部量筒中，待漏斗中顆粒全部流出后，用刮板將堆積于量筒上部顆粒刮去。把裝有顆粒的量筒放到天平上稱取試樣重量，代入公式計算體積密度。上述步驟重復三次，取符合要求的三次測量平均值作為測定結果。
服務項目
配備常規售后服務，及時響應設備使用過程中的相關問題。可辦理產品延保服務，在原廠質保基礎上延長保修時長，降低長期使用維護顧慮。配套實驗室樣品測試服務，協助客戶完成壓裂支撐劑試樣檢測，獲取對應物性數據，支撐品控與研發工作。
包裝配件
標配不銹鋼測試漏斗、黃銅標準量筒、不銹鋼堵塞棒、不銹鋼刮板、不銹鋼支架、毛刷、鋼尺、水準儀、產品說明書、合格證明文件、保修卡。
售后服務
設備原廠提供一年質保服務，質保周期內因制造問題產生故障可提供維修處理；易損件不在質保覆蓋范圍。人為使用不當、自行拆裝、外力運輸損壞不在質保覆蓋范圍。可提供到場服務完成設備校準、故障排查，設備使用周期內可辦理技術升級服務，適配更新檢測工況。
FAQ
FT-109A 可以檢測哪些類型的支撐劑
設備依據壓裂支撐劑檢測標準設計，主要適配陶粒砂、石英砂等壓裂支撐劑體積密度檢測，也可用于其他顆粒粉體材料的參考檢測。
測試前試樣為什么需要干燥過篩
支撐劑顆粒吸濕或含有雜物會改變堆積狀態，造成體積密度數據偏差，測試前需干燥并過篩去除雜物后再開展檢測。
設備是否配套天平
設備標配不含天平，用戶需自行配備稱量 100g、精度 0.02g 的天平完成稱量測試。
