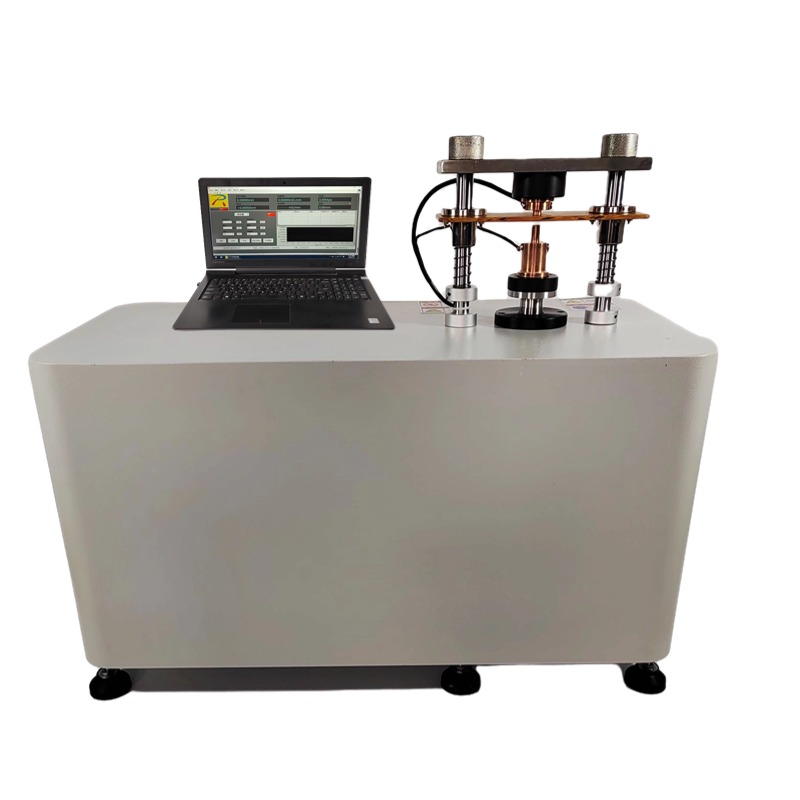

FT-551系列自動鋰電池極片電阻測試儀
發布時間： 2026-04-14 14:57:47 點擊： 8691
FT-551系列自動鋰電池極片電阻測試儀 極片電阻儀
概述：
采用平面探頭，對被測樣品施加一定的壓力來分析極片整體電阻，自動加壓，壓力可設定； PC軟件界面操作，實現壓強與電阻,電阻率，電導率關系圖譜；
提供數據和報表生成管理.
三. 參考方法描述：
1.采用兩探針法直接測量極片整體電阻率，包括探針本身電阻、探針與涂層的接觸電阻、涂層電阻、涂層與集流體接觸電阻、集流體本身電阻；解決四探針法測試數據無法描述整體電池極片值；
2.測試過程與實際電池應用時基本相同，一個總的測試值包含了各個部分的電子傳導特性，快速研究工藝對極片電阻率的影響。
極片電導率影響因素包括導電劑含量及分布狀態，干粉攪拌強度，壓實密度，集流體與涂層的結合狀態等
三.技術參數：
|
規格型號 |
FT-551A |
FT-551B |
|
1.電阻 |
10^-7～2×10^7Ω |
10^-8～2×10^5Ω |
|
2.電阻率 |
10^-7～2×10^7Ω-cm |
10^-8～2×10^5Ω-cm |
|
3.電導率 |
5×10^-7～10^7s/cm |
5 ×10^-5～10^8s/cm |
|
4.測試電流 |
1μA，10μA，100μA，1mA，10mA，1000mA |
0-10A， 100uA |
|
5.電流精度 |
±0.2% |
±0.1% |
|
6.電阻精度 |
≤0.3%標準電阻;分辨率0. 1μΩ |
≤0.3%標準電阻;分辨率0.01μΩ |
|
7.PC軟件操作 |
PC軟件界面：電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、橫截面、高度、曲線圖譜、壓實密度、生成報表等. |
|
|
8.壓力范圍選購： |
0-200kg；300kg；500kg；1000kg根據需求選購. |
|
|
9.平面探頭電極 |
銅材質，直徑：10mm； 其他規格可定制 |
|
|
10.測試行程 |
0-20mm,位移精度0.01mm |
|
|
11.樣品厚度 |
0-10mm；精度：0.001mm |
|
|
12.加壓方式 |
自動(設定值后自動運行) |
|
|
13.防護功能 |
具有限位量程和壓力保護;誤操作和急停防護;異常警報 |
|
|
14.保養和維護 |
具有規范操作提示標識;維護保養提醒 |
|
|
15.電源 |
輸入: AC 220V±10%.50Hz 功 耗：<100W |
|
