GB/T 32993 碳纖維電阻率測定，F(xiàn)T-320TXW 單束絲體積電阻率測試設備
發布時間： 2026-10-09 11:46:59 點擊： 22
碳纖維的體積電阻率是評價其導電性能的關鍵物性指標，與纖維石墨化程度、碳化工藝水平密切相關。在航空航天復合材料、新能源、風電葉片等領域，碳纖維的導電性能直接影響制品的電磁屏蔽、靜電疏導與結構健康監測能力。依據 GB/T 32993-2016《碳纖維體積電阻率的測定》以及 ISO 13931:2013 國際標準，碳纖維體積電阻率測試分為單絲法與紗束法兩種路徑，F(xiàn)T-320TXW 系列碳纖維單 / 束絲體積電阻率測試儀即針對這兩類測試方案設計。
設備采用四端測量方式。電流回路與電壓回路相互分離，輸出多檔位恒定直流電流，采集試樣兩端微小電壓信號，減少引線電阻與電極接觸電阻對測量結果的干擾。儀器可自動切換正向與反向電流輸出，同步完成雙向電壓采集，弱化熱電勢帶來的數值偏移。電阻采集分辨率可達 0.01μΩ，電阻測量范圍 10??至 2×10?Ω，電阻率測量范圍 10??至 2×10?Ω?cm。
測試電流檔位覆蓋 100μA、1mA、10mA、100mA、1A、10A 六檔。其中 100μA 至 100mA 檔位電流波動控制在 0.1%，1A 與 10A 檔位電流波動控制在 0.15%。電壓測量分為 2mV、20mV、200mV、2V 四檔，分辨率對應 0.1μV、1μV、10μV、100μV，適配微量電壓信號采集。設備內置溫度采集模塊，可根據環境溫度完成數據補償，減少室溫波動帶來的測量偏差。

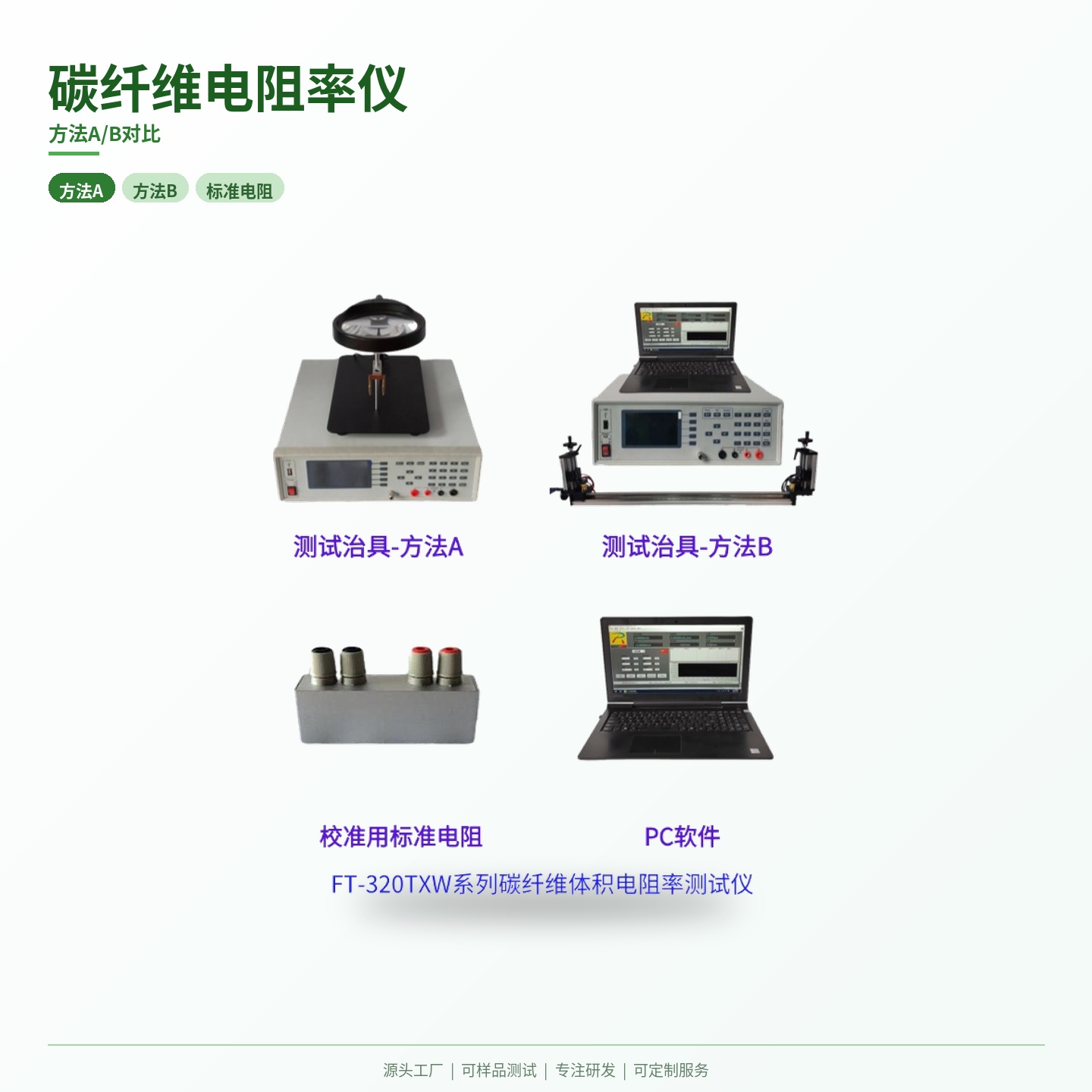

設備提供兩種測試治具方案，對應不同測試對象。方法 A 單絲治針對碳纖維單絲檢測，電極間距標準設定為 25mm，配備試樣拉直結構，測試時需要提供樣品張力數據。單絲法下，橫截面積由單絲實測直徑換算得出，結合電阻與有效長度自動運算體積電阻率。單絲法適用于需要精確評價單根纖維導電均勻性的科研場景，但對試樣制備與操作手法要求較高。
方法 B 紗束治針對碳纖維紗束檢測，標配測試行程 1000mm，配備鍍金電極、刻度尺與行程鎖緊裝置。紗束法下，橫截面積依托材料密度與線密度參數計算得出，完成電阻率換算。紗束法測試樣品制備相對簡便，適合生產企業批次抽檢與常規質量比對。鍍金電極化學性質穩定，在碳纖維表面接觸時不易產生氧化層干擾，有助于保障長期使用后的接觸一致性。
設備配備液晶顯示操作界面，支持中英文雙語切換。面板與配套 PC 軟件同步展示電阻、電阻率、電導率、溫度、橫截面積、試樣尺寸、電流、電壓等數據，支持單位自動換算。選配數據分析系統后，可完成測試數據歸檔管理、測試報表生成與打印輸出。
在實際檢測中，樣品狀態對結果影響明顯。碳纖維表面上漿劑會改變電極接觸狀態，必要時按標準要求做表面處理。單絲測試時，張力過大容易拉斷細絲，張力不足則造成試樣松弛、長度測量偏差；紗束測試時，絲束排布應該均勻平整，避免扭結或局部堆疊導致橫截面積計算偏差。開展不同批次樣品比對時，測試方法、電極間距、張力、電流檔位等全套條件應該保持一致。
設備適用范圍覆蓋碳纖維單絲、碳纖維紗束以及炭纖維復合導電原料。在碳纖維生產企業，用于來料與成品性能核驗；在新材料實驗室，用于配方研發與工藝優化；在院校與合作檢測機構，用于材料電學特性研究與合規性能評定。執行標準涵蓋 GB/T 32993-2016、ISO 13931:2013、BS ISO 13931:2013、KS L ISO 13931-2018 以及 JIS R7609:2007，可滿足國內與出口產品的多標準檢測需求。
