GB/T3781.9-2025 作為乙炔炭黑電阻率檢測現行通用標準，劃分 A 仲裁法與 B 快速法兩大檢測模式。本文結合瑞柯微 FT-300ATH 炭黑漿料電阻率測試儀，解讀標準要求、測試原理、設備參數與全流程操作規范，同時介紹儀器功能、配件選型與日常運維，為炭黑生產、電池材料、導電材料行業提供貼合國標的檢測解決方案。
一、標準解讀與行業檢測需求
GB/T3781.9-2025《乙炔炭黑 第 9 部分：電阻率的測定》已于 2026 年 3 月正式實施，該標準在前版基礎上優化樣品制備、攪拌參數、測試流程與數據計算規則，明確 A 法（仲裁漿液法）和 B 法（快速檢測法）兩種應用場景，適用于乙炔炭黑產品的導電性能判定。乙炔炭黑憑借優異的導電、導熱特性，應用于鋰電池、導電橡塑、導電油墨、防靜電涂層等領域，漿料電阻率是評判炭黑品質、配方適配性的關鍵指標，直接影響終端產品的導電穩定性與使用壽命。
在實際生產與研發中，非合規設備容易出現接觸電阻干擾、數據偏差大、流程不匹配等問題。因此選完全貼合國標結構、參數與流程的檢測設備，能夠保障不同企業、實驗室之間的數據互通，助力原料驗收、配方調試、成品抽檢等工作有序開展。瑞柯微 FT-300ATH 炭黑漿料電阻率測試儀按照 GB/T3781.9-2025 全部技術要求研發打造，可同時兼容兩種測試方法，適配全工況檢測需求。
二、測試原理與標準技術要求
本標準統一采用四端測量法開展檢測，該方式可以有效規避引線電阻、電極接觸電阻帶來的干擾，讓測試數值更貼近漿料本征導電特性。測試時將制備完成的炭黑漿料裝入標準測定池，設備輸出恒定直流電流，采集兩端電壓信號，結合測定池固定尺寸自動完成電阻、電阻率、電導率的換算計算。
GB/T3781.9-2025 對測試環節做出多項明確規定：樣品需按照規范配比制成漿料，攪拌轉速控制在 1050r/min~1100r/min，攪拌時長為 10 分鐘；測定池、電極尺寸有固定規格，電極表面需保持光潔，出現氧化時采用砂紙?zhí)幚恚粷{料裝入后靜置 1 分鐘再讀取數據，同時規定了電阻率計算公式與有效數值保留規則。FT-300ATH 的電極規格、腔體尺寸、電氣參數均對標國標設計，從硬件層面滿足標準約束條件。
三、FT-300ATH 儀器整體介紹
3.1 整機功能與設計特點

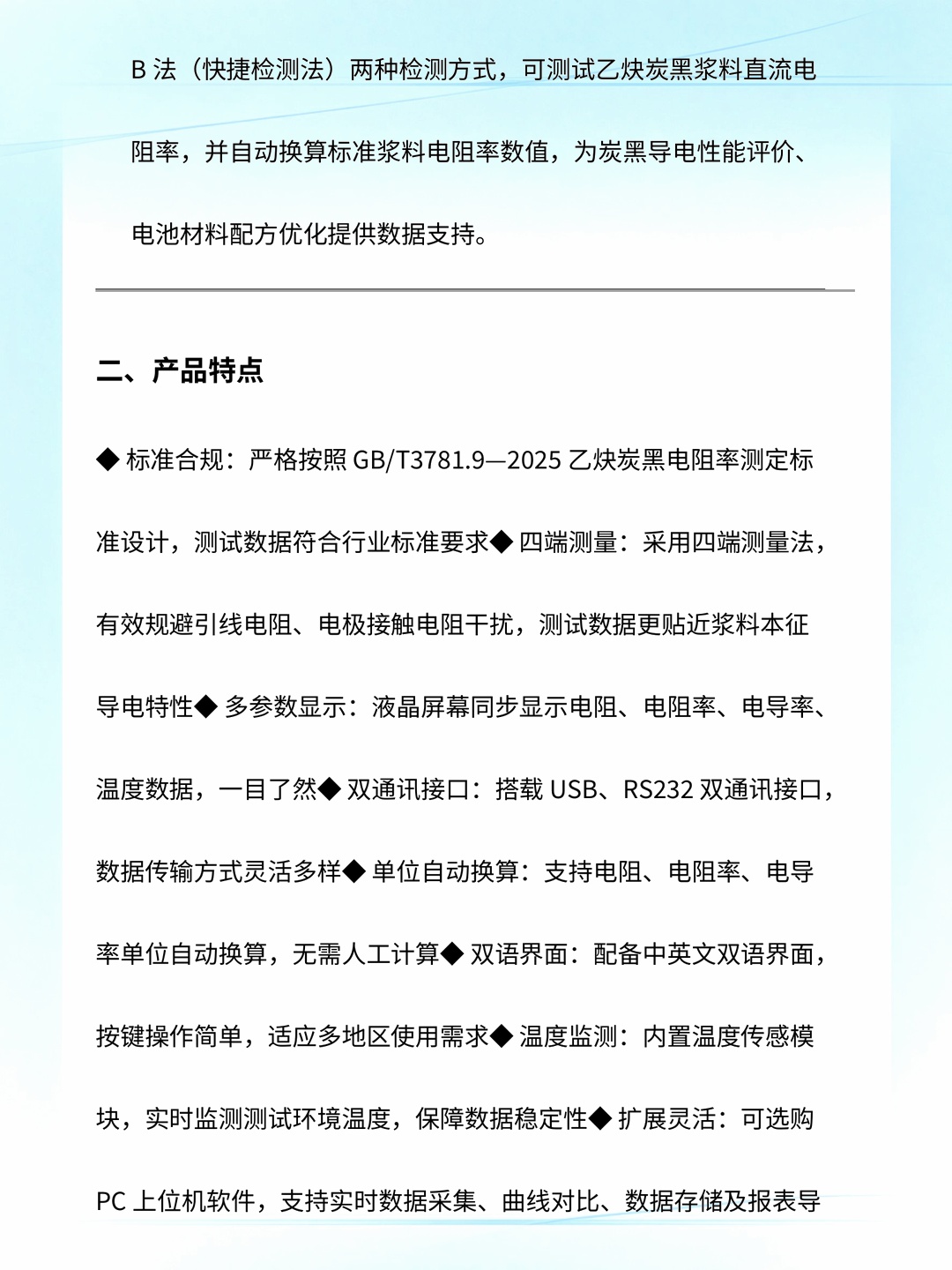

FT-300ATH 炭黑漿料電阻率測試儀是針對乙炔炭黑及導電漿料打造的檢測設備，整機搭載液晶顯示屏幕，可同步展示電阻、電阻率、電、溫度等多項數據，支持中英文雙語界面，適配不同使用場景。設備配備 USB 與 RS232 雙通訊接口，可搭配上位機軟件實現實時數據采集、曲線繪制、數據存儲與報表導出，滿足實驗室數據追溯與分析需求。
儀器采用雙向自動電流輸出設計，搭配多檔位測試電流，電壓量程細分多個區間，電壓分辨率精細，電阻整體誤差處于合理范圍，測量均衡。標配銀電極與銀絲引線，匹配國標測定池規格，腔體內部長寬高尺寸嚴格遵循標準參數，能夠保障漿料裝填、接觸狀態符合測試要求。
3.2 技術參數
設備電阻測量區間為 10??～2×10?Ω，電阻率與電導率量程同步適配炭黑漿料常規檢測范圍。測試電流劃分 1μA、10μA、100μA、1mA、10mA、1000mA 多個檔位，電流精度穩定。電壓分為四檔量程，分辨率梯度設置，滿足不同阻值漿料的采集需求。標配 φ15.1mm 銀電極，測定池內腔長寬 36mm、內高 50mm，完全符合國標尺寸要求。整機采用 AC220V±10% 市電供電，整體功耗較低，適合實驗室與車間長時間連續使用。
四、標準測試完整操作流程
4.1 前期準備
將儀器放置在平穩臺面，遠離強氣流、粉塵與電磁干擾環境，接通電源開機預熱。同時按照 GB/T3781.9-2025 要求制備炭黑漿料，控制攪拌轉速與時長，攪拌完成后靜置備用。檢查銀電極、引線與測定池表面，若存在氧化、污漬，使用砂紙與清潔用品處理，接觸狀態良好。
4.2 設備參數設置
根據檢測需求選擇 A 法或 B 法，在儀器面板選擇對應的測試模式，根據漿料預估阻值挑選適配電流、電壓檔位。開啟溫度采集功能，記錄環境溫度，完成參數確認后等待裝樣。若使用 PC 軟件，提前完成通訊端口連接，建立數據存儲文檔。
4.3 裝樣與數據采集
將制備好的炭黑漿料完整倒入標準測定池，按照標準要求靜置 1 分鐘。啟動測量功能，儀器自動完成電流輸出、電壓采集與參數計算，屏幕同步顯示實時數據。單次測試完成后，可重復取樣開展平行試驗，多次測試后取平均值優化數據可靠性。
4.4 收尾工作
測試結束后，使用乙醇等合規清潔劑清洗測定池、電極與引線，去除漿料殘留，防止長期附著腐蝕部件。關閉設備電源，整理測試線纜與配件，同步保存紙質記錄與電子報表。
五、配件選配與耗材管理
FT-300ATH 支持豐富的選配配件與耗材，可根據使用頻率、審核需求靈活搭配。基礎耗材包含測試線、標準校準電阻、厚度校準件等，標準電阻可用于定期校驗儀器精度，保障長期使用的數據穩定。功能配件有 PC 分析軟件、電腦、打印機，能夠?qū)崿F(xiàn)自動化報表生成。
同時設備可選購計量證書、延保服務、檢測技術服務等項目，對于需要配合合作機構審核、常年高頻使用的企業較為適用。高頻使用場景建議常備 1-5 組易損耗材，避免耗材損耗影響正常檢測工作。配件與原廠部件匹配，不會出現尺寸、參數不兼容的問題。
六、儀器日常維護與故障處理
6.1 常規維護規范
每次測試結束清潔測定池與銀電極，漿料殘留會改變電極接觸狀態，進而造成數據波動。定期檢查引線連接狀態，接線牢固無松動。儀器長期閑置時，做好防塵處理，放置在干燥通風環境。嚴禁私自拆解儀器內部線路與組件，如需校準，可聯系合作機構或廠家執行。
6.2 常見異常處理
若出現數據跳動、數值不穩定，優先檢查電極清潔度、接線是否松動以及漿料裝填狀態；儀器無法開機時，排查供電線路與電源開關；通訊連接失敗，檢查數據線與通訊端口設置。出現無法自行解決的故障時，停止使用并聯系售后人員檢修。
七、適用行業與應用場景
FT-300ATH 適配炭黑、碳系粉體、高分子導電漿料、金屬系漿料、無機氧化物導電材料等多類樣品，應用場景覆蓋廣。在電池行業，用于鋰電導電劑乙炔炭黑來料檢驗與配方優化；在化工領域，服務于導電橡塑、導電油墨、防靜電涂料的原料管控；同時也可滿足高校、科研院所的新材料研發、實驗分析工作，是貼合國標要求的通用型導電漿料檢測設備。
